YDF系列誘導風機、智能型集中控制式誘導風機
文章來源：智能型誘導風機 作者：智能型誘導風機小編 發布時間：2017-02-21 14:52:03 瀏覽次數：20702
[導讀]：YDF系列誘導風機、智能型集中控制式誘導風機概述：全新通風理念的誘導風機，采用射流誘導通風系統理念，由送風風機、多臺誘導風機(或管道式誘導風機)和排風風機組成。主要運用理論來自空氣動力學中，以少量高速噴流氣體的擾流能夠有效地誘導周圍靜止的空氣，而帶動空氣流通。▶ 語音朗讀
YDF系列誘導風機、智能型集中控制式誘導風機
概述：
全新通風理念的誘導風機，采用射流誘導通風系統理念，由送風風機、多臺誘導風機(或管道式誘導風機)和排風風機組成。主要運用理論來自空氣動力學中，以少量高速噴流氣體的擾流能夠有效地誘導周圍靜止的空氣，而帶動空氣流通。在無風管的條件下根據動量守恒定律：噴流的中心速度由出口點起逐漸減低，但是噴流寬度逐漸增加，所誘導周圍的空氣量也逐漸增加。根據這個原理，新風被誘導，并送到第二個安裝在第一個有效射程內的風機(噴嘴)，依次下去，新風被送到必要的區域，最后經排風機排到室外。并以適當?shù)南到y(tǒng)設計布置，實現最佳的室內氣流組織，達到高效經濟的通風換氣效果。
傳統的地下車庫通風均采用在庫內布置低速風管送排系統，其最大的缺點是：風管斷面尺寸較大。氣體往往會聚集在遠離空氣氣流的死角處；車庫凈高普通較低，采用低速風管有壓迫感；安裝工作量大，投資較高；運行費用高。同時有的建筑由于其本身特點風管根本無法安裝。誘導風機已成為歐美、日本等工業發達國家的停車場、各種倉庫、體育場以及車間等大空間廣泛應用的一種通風設備。該通風設備已被做為一種常規地下停車場通風方式，并將其納入建筑設備設計規范，正在逐步推廣和普及
詳細信息:
一、特性及應用
誘導風機是無風道射流誘導通風系統的一部分，它與送風風機、排風風機組成整個系統。其原理是由以系統設計、適當不止的多臺誘導風機噴嘴射出的定向高速氣流、誘導室外的新鮮空氣或經過處理的空氣，在無風管的條件下將其送到所要求的區域，實現最佳的室內氣流組織，以達到高效經濟的通風換氣效果。使用無管道射流誘導通風系統時，可省去設計、制造、安裝風管及其他配套工程方面的費用，這部分費用比使用的誘導風機機組昂貴的多，而且以整個層面為通風風道，送風風機、排風風機所需要風壓比使用管道時小的多，這樣就可以選用大風量較低風壓的風機，使所需功率降低，大幅地降低了運行成本和投資費用。當送排風機停止運轉時，誘導風機仍可運轉，起到局部通風換氣的作用。
誘導風機內置高效率離心風機、噪聲低、體積小、重量輕、吊裝方便（立式、臥式安裝均可）、維護簡單。
YDF-Ⅰ型誘導風機一般用于無風管誘導通風系統，有臥式和立、臥式兩用兩種結構型式，電機采用風機專用單相電機。
YDF-Ⅱ型誘導風機為柜式箱體結構，臥式安裝，皮帶傳動。配用三相電機，一般與螺旋圓風管、可橈曲噴嘴組合成有風管的誘導通風系統。
噴流誘導系列可設計智能系統，在誘導空間內設置空氣質量傳感器，用以探測一氧化碳濃度，通過控制器自動控制誘導風機的開啟與停止（配置智能誘導風機），以實現自動化控制。
二、誘導通風系統與傳統的風管式通風系統相比具有優點：
1、系統規劃設計簡單，設計變動彈性大，修改容易，布置靈活，噴射方向可隨時隨地調節；
2、安裝簡便，施工簡單，可安裝在有針對性的位置，消除死角。
3、維護簡單方便，單機維護，不影響整個系統的運行；
4、換氣質量高，誘導系統使用整個空間空氣完全流通，不留死角，提高了空氣品質；
5、風機由優質冷軋平板（超硬鋁合金框架）制成，外表噴塑，整機美觀大方，與空間裝飾的協調性好。
6、電機采用免維修護風機專用電機，內置高效離心風機，噪聲低，葉輪經高精度動平衡校驗，振動小。
三、性能參數及外形尺寸表
誘導風機是無風道射流誘導通風系統的一部分，它與送風風機、排風風機組成整個系統。其原理是由以系統設計、適當不止的多臺誘導風機噴嘴射出的定向高速氣流、誘導室外的新鮮空氣或經過處理的空氣，在無風管的條件下將其送到所要求的區域，實現最佳的室內氣流組織，以達到高效經濟的通風換氣效果。使用無管道射流誘導通風系統時，可省去設計、制造、安裝風管及其他配套工程方面的費用，這部分費用比使用的誘導風機機組昂貴的多，而且以整個層面為通風風道，送風風機、排風風機所需要風壓比使用管道時小的多，這樣就可以選用大風量較低風壓的風機，使所需功率降低，大幅地降低了運行成本和投資費用。當送排風機停止運轉時，誘導風機仍可運轉，起到局部通風換氣的作用。
誘導風機內置高效率離心風機、噪聲低、體積小、重量輕、吊裝方便（立式、臥式安裝均可）、維護簡單。
YDF-Ⅰ型誘導風機一般用于無風管誘導通風系統，有臥式和立、臥式兩用兩種結構型式，電機采用風機專用單相電機。
YDF-Ⅱ型誘導風機為柜式箱體結構，臥式安裝，皮帶傳動。配用三相電機，一般與螺旋圓風管、可橈曲噴嘴組合成有風管的誘導通風系統。
噴流誘導系列可設計智能系統，在誘導空間內設置空氣質量傳感器，用以探測一氧化碳濃度，通過控制器自動控制誘導風機的開啟與停止（配置智能誘導風機），以實現自動化控制。
二、誘導通風系統與傳統的風管式通風系統相比具有優點：
1、系統規劃設計簡單，設計變動彈性大，修改容易，布置靈活，噴射方向可隨時隨地調節；
2、安裝簡便，施工簡單，可安裝在有針對性的位置，消除死角。
3、維護簡單方便，單機維護，不影響整個系統的運行；
4、換氣質量高，誘導系統使用整個空間空氣完全流通，不留死角，提高了空氣品質；
5、風機由優質冷軋平板（超硬鋁合金框架）制成，外表噴塑，整機美觀大方，與空間裝飾的協調性好。
6、電機采用免維修護風機專用電機，內置高效離心風機，噪聲低，葉輪經高精度動平衡校驗，振動小。
三、性能參數及外形尺寸表
|
YDF系列性能參數表
|
|||||||
|
型號
No |
風量
(m3/h) |
出口風速
(m/s) |
功率
(w) |
射程
(m) |
重量
(Kg) |
噪聲
dB(A) |
噴口直徑
(mm) |
|
YDF-I-6L
|
650-850
|
11-15
|
100
|
10
|
20
|
50
|
Φ80*3
|
|
YDF-I-6W
|
120
|
10
|
20
|
50
|
Φ80*3
|
||
|
YDF-I-12
|
1150-1350
|
14-24
|
180
|
15
|
35
|
58
|
Φ80*3
|
|
YDF-Z-2.2
|
1380
|
11-16
|
180
|
20
|
45
|
55
|
Φ175*1
|
|
YDF-II-2.25
|
2300
|
風壓1300Pa
|
2200
|
/
|
130
|
80
|
Φ35*32
|
|
YDF-II-2.5
|
3600
|
風壓1736Pa
|
3000
|
/
|
150
|
84
|
Φ35*36
|
|
YDF-II-2.8
|
6000
|
風壓1760Pa
|
4000
|
/
|
180
|
87
|
Φ35*60
|

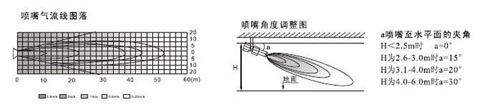

四、外形尺寸及噴嘴安裝形式

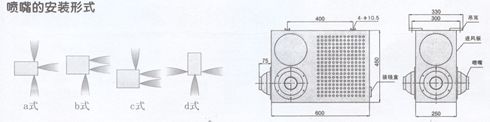

（1）YDF-Ⅰ-6L立式誘導風機示意圖（萬向球形噴嘴）
球體噴口臥式誘導風機由離心式通風機，消聲機箱、三個萬向球形噴嘴組成?；剞D(zhuǎn)角度<60°，噴口Φ80×3。主要特點：噴口位置增加8個，可任意調整噴口位置，適應不同的設計和現場實際需要，機組不變化，風機效率提高。

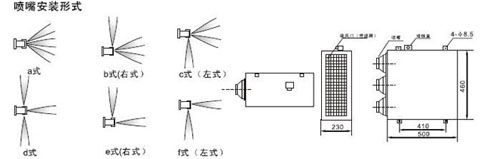

（2）YDF-Ⅰ-6W1臥式誘導風機示意圖（萬向球形噴嘴）
球形噴口臥式誘導風機由離心式通風機、消聲機箱、三種以下導管組成?；剞D(zhuǎn)角度<60°，噴口Φ80×3，主要特點：調節靈活方便回轉角大，適用在多種環境安裝，外形美觀大方。

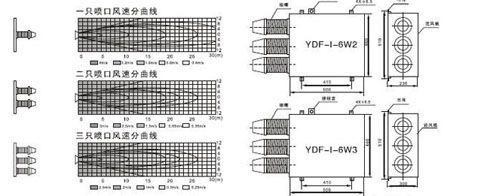

（3）YDF-Ⅰ-6W2誘導風機示意圖（導管式噴嘴）
導管臥式誘導風機由離心式通風機、消聲機箱、三種以下導管組成。回轉角度<45°，導管長＝400mm，Φ80×3，Φ100×2，Φ140×1，主要特點：氣流導向準確，噴射間距遠，接力傳遞卷吸量大。
（4）YDF-I-12誘導風機
可配用萬向球形噴嘴或?qū)Ч苁絿娮?，外形同YDF-I-6W 尺寸同YDF-I-6W1

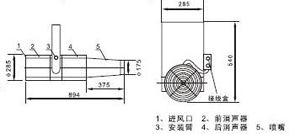

（5）YDF-z-2.2誘導風機示意圖
無箱軸流誘導風機由軸流風機、消聲器、噴嘴、固定架組成，回轉角度<60°，噴口Φ175.
主要特點：產品類似隧道射流風機、射程更加長遠，適應高大型
場所，安裝方便。
（6）YDF-Ⅱ系列管道式誘導風機外形尺寸
YDF-Ⅱ系列管道式誘導風機箱有模具行程框架、離心風機、嵌入式消聲靜壓箱組成，回轉角度<45°噴口Φ36.離心風機采用低風量大壓力，全壓大于等于1750pa，風管采用螺旋有壓圓管，配裝小直徑的噴口以超高速的氣流傳遞卷吸量大，噴口自帶風量調節閥更能適應各種環境的適用。
|
規格型號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
4-Φd
|
|
YDF-Ⅱ-2.25
|
600
|
1680
|
550
|
220
|
160
|
680
|
760
|
12.5
|
|
YDF-Ⅱ-2.5
|
660
|
1680
|
650
|
250
|
200
|
740
|
820
|
14.5
|
|
YDF-Ⅱ-2.8
|
720
|
1800
|
750
|
300
|
230
|
800
|
880
|
14.5
|

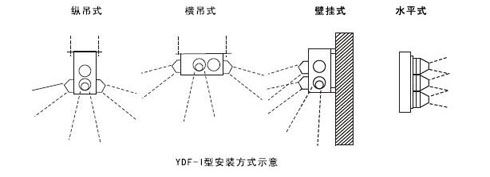

五、臥、立式安裝示圖
誘導風機機組是整個送排風系統的一個重要的中間通風銜接環節，進風口、排風口位置，誘導風機的安裝位置十分重要，直接關系到能否形成合理的氣流。理想的布局是讓送排風在空間上形成主氣流，通過誘導風機的誘導送風，來完成整個空間的送排風。
六、誘導風機數量的計算
所需誘導風機的臺數，在考慮通風方式（機械送排風，自然進風機械排風），有無隔墻，空間形狀的前提下，按每臺誘導風機所要承擔的面積計算，可參照下表確定：
| 序號 | 使用場合的情況 | 送排風方式 | 數量 |
| 1 | 空間不規則，隔墻及障礙物多，氣流滯留的場合。 | 自然進風、機械排風 | 100m2/臺 |
| 2 | 隔墻及障礙物多。但通排風氣流易形成。 |
自認進風、機械排風 機械進風、機械排風 |
150m2/臺 |
| 3 | 隔墻及障礙物較少，銅牌風氣流較理想。 | 機械進風、機械排風 | 200m2/臺 |
| 4 | 無障礙物，只有較矮的停放物 | 機械進風、機械排風 | 250m2/臺 |
七、可應用場合簡介
1.通風換氣效果比較

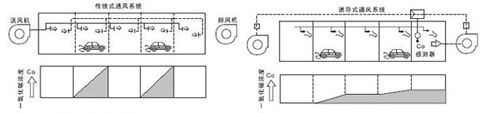

下圖為傳統式風管系統與誘導通風系統在CO濃度上的比較：
深色區域顯示各不同點的一氧化碳濃度，傳統的風管通風系統在車子經過的區域，優于僅為局部換氣，CO濃度明顯較高，而誘導通風系統，因是全風量換氣，平均CO濃度明顯較低，且最高的CO濃度出現在近排風設備處，若加裝CO感測器，因氣流分布均勻，探測效果好，可控制風機的運轉狀態，以節省電力費用。
2.誘導風機的誘導風量
根據動量定量及射流理論，誘導風機的誘導風量可用下式進行計算“Qx/QO=X/0.37
注：式中Qx－射程X處射流誘導風量，QO－誘導風機的風量；
當末端風速為0.5m/s，X=10m時，風量為650m3/h的一臺誘導風機可誘導風量達至17560m3/h
3.應用場合示圖
對地下停車場，可有效的排除汽車排放的以養虎灘及其他污染氣體，節省層高空間，方便其它管道布置，通風換氣的效果比傳統的風管通風系統更佳。
體育場館、室內游泳池、展覽中心等高達空間的建筑物，冬季時的熱空氣下送是個難題，通過使用誘導風機，可有效地解決尚不熱空氣的下送問題，提高底部溫度，節省能源‘夏季可使空調氣流組織理想，消除死角，使各部位都能保持舒適的溫度。
對于車間、倉庫、超市可在通道上方安裝誘導風機，有效地組織氣流的流動，不形成死角；并且可以隨著布局的調整，方便地調整誘導風機的布置位置。
注意消防通風時：1.排煙風機的選用：宜和平時排風機相結合機房合用。2.排煙風管可按“排煙口距防煙分區內最遠點的水平距離不超過30m”的原則布置，風管管徑角兒按規范規定的風速來確定。
